2019-10-18 10:00:00 責任編輯: 鉅宏股份 0

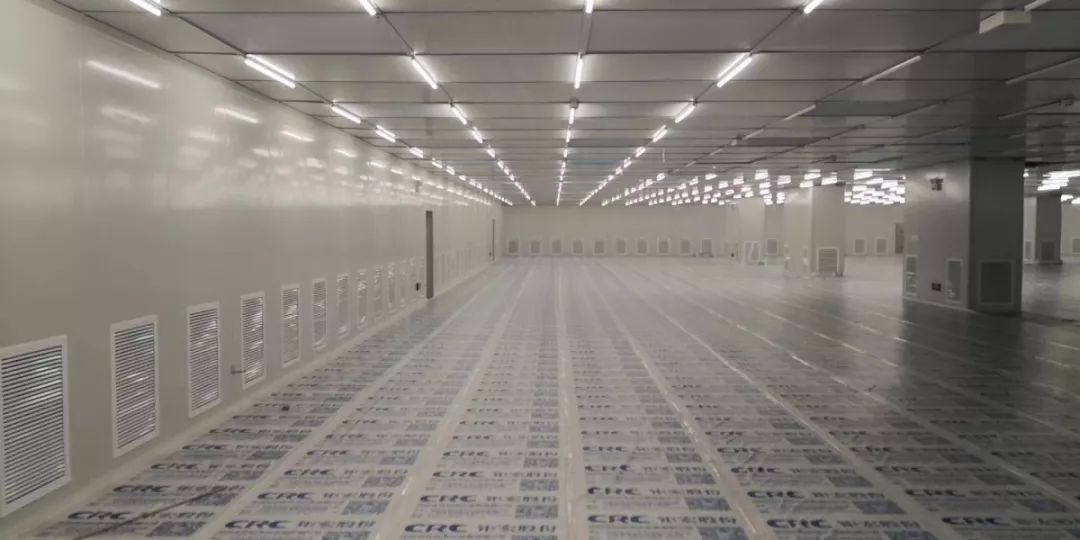

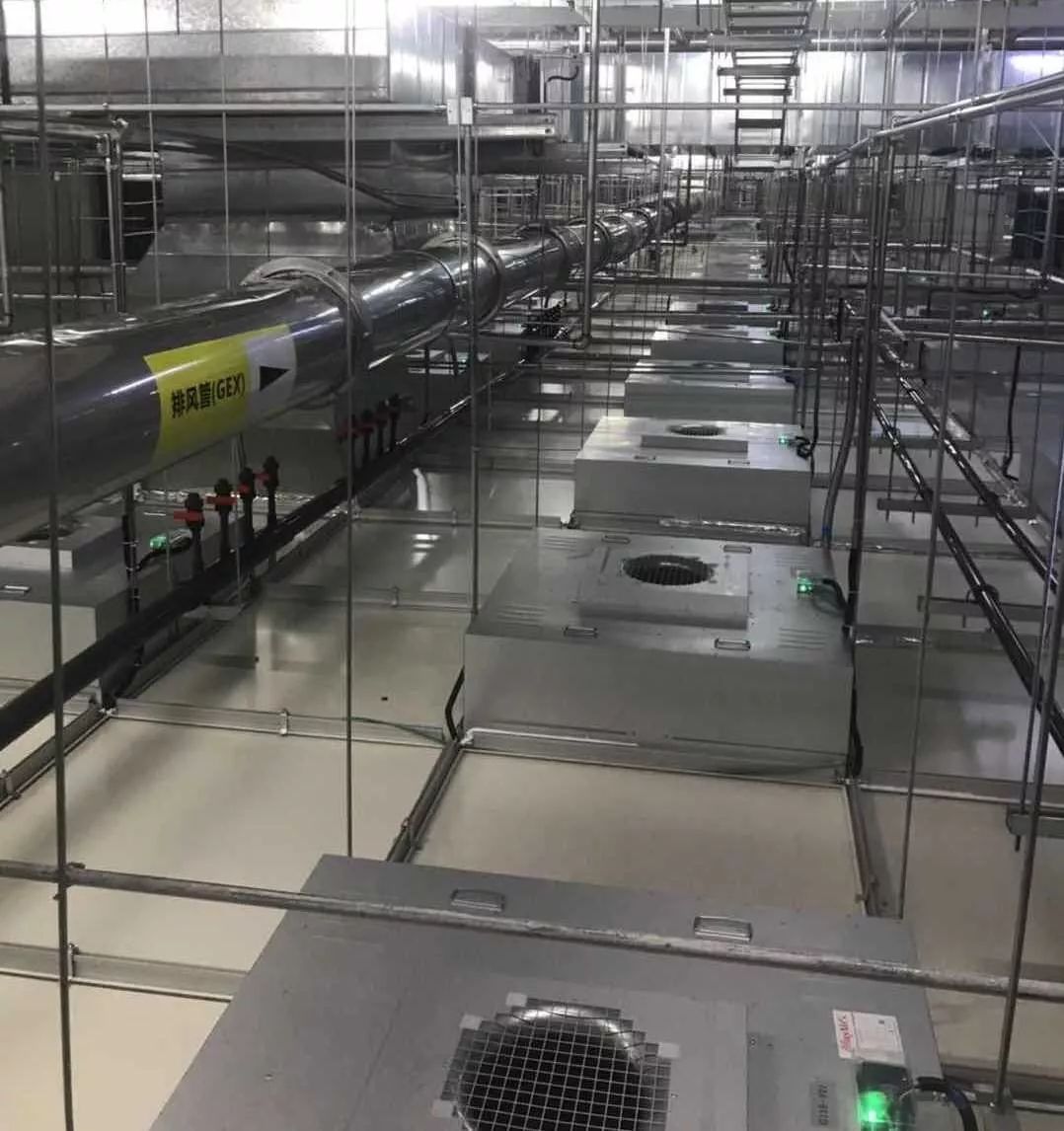

近年來電子產品高速發展, 生產環境要求越來越高,對于無塵潔凈室的要求也越來越高。FFU系統的靈活性及穩定性,被廣泛應用在潔凈室里,做為潔凈度的送風換氣循環。潔凈室內潔凈級別的程度取決于FFU的分布數量,以及過濾器型號:高效空氣粒子過濾(HEPA) 還是超高效過濾(ULPA)。潔凈等級要求越高, FFU對于空氣潔凈就越重要。適合為了滿足ISO標準等級5或等級1的環境標準,一個潔凈室在每0. 6到1. 2米的天花板頂就需要安裝一個FFU;之后在環境中就會有經過過濾器底部吹出潔凈的空氣層流以大約每秒0. 45米的速度向下吹出(約1000風量/每小時),這樣可以在潔凈室內保證一個正向壓力。該壓力阻止污染物通過潔凈室的墻壁或窗簾滲透、流入,而且也保證潔凈室內人為造成的微粒和工藝設備產生的微??梢匝杆龠^濾排除出去。
潔凈室設施的氣流系統運行大約將會耗去總能耗的50%或更多,而在ISO5等級以上的潔凈室內,風機占去總能耗的60-80%;因此節能的潔凈室設計減少潔凈室的運行費用需選擇更高效的直流FFU來節省能源與成本。市面上目前銷售的FFU種類很多,各品牌交流1170×570的FFU風速0. 45m/s 時消耗功率在120W-300W之間,直流1170×570 的FFU風速0. 45m/s 時在50W- 100W之間;交流1170×1170的FFU功率在260W-350W之間, 直流1170×1170的FFU功率在75-250W之間。
提高過濾器效果,降低初阻力減少壓降延長壽命,氣流實際通過濾料的面積稱為“有效過濾面積”。除少量低效率過濾器外,有效過濾面積經常是過濾器迎風面的數倍、數十倍。被捕捉到的粉塵大都集中在過濾材料的迎風面上。過濾器中的有效過濾面積大,能容納的粉塵就多,過濾器的使用壽命就長。有效面積大了,初阻力降低,系統的能耗也會下降,有效面積大,穿過單位面積的風速就低,過濾器的阻力就小,增大有效過濾面積是延長過濾器使用壽命的最顯著手段。
采用高效直流無刷馬達與更好的風葉輪制作的直流電機,具有響應快速、 較大的起動轉矩;從零轉速至額定轉速具備可提供額定轉矩的性能。相對交流馬達在同等輸出功率下,能耗只需有交流馬達的30%左右;直流無刷電機是同步電機的一種,也就是說電機轉子的轉速受電機定子旋轉磁場的速度及轉子極數(P)影響:N=120.f/P。在轉子極數固定情況下,改變定子旋轉磁場的頻率就可以改變轉子的轉速。直流無刷電機即是將同步電機加上電子式控制(驅動器) ,控制定子旋轉磁場的頻率并將電機轉子的轉速回授至控制中心反復校正,以達到接近直流電機特性的方式。也就是說直流無刷電機能夠在額定負載范圍內當負載變化時仍可以控制電機轉子維持一定的轉速達到恒定風量風速目的。

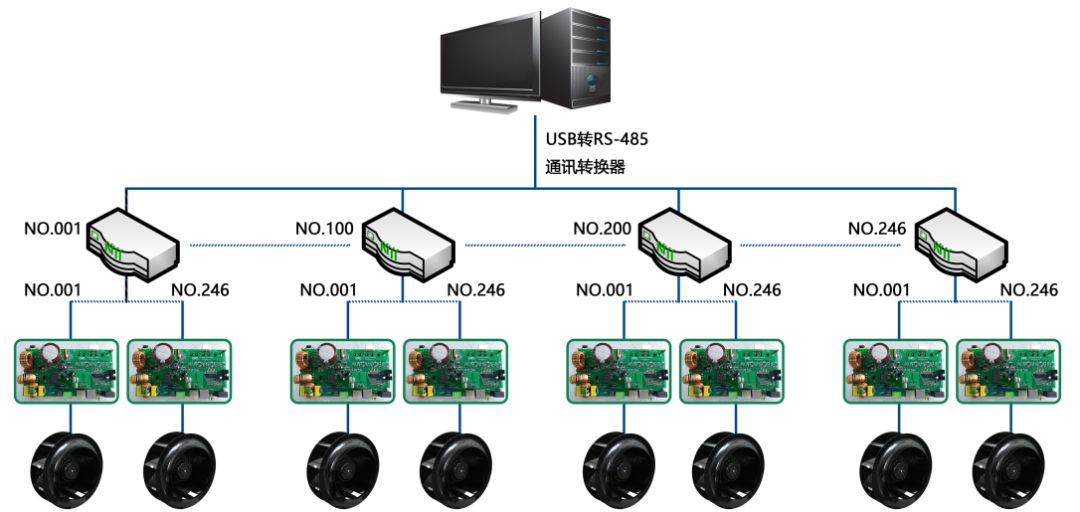

1. 采用集中群控制方式, 能夠很方便的實現FFU的集中監測故障報警顯示和運行控制。
2. 可方便的實現FFU的單臺、 多臺及分區控制。
3. 智能化控制系統具有節能功能,根據工作時間設定FFU的正常運行、低速值機運行、關機功能。
4. 控制系統預留通信接口, 可與上位機或Internet網絡進行通訊, 從而實現遠程通信和管理功能。
5. 直流無刷馬達的優點在于:容易控制、調速范圍較寬(可實現1-100檔細分調速)。

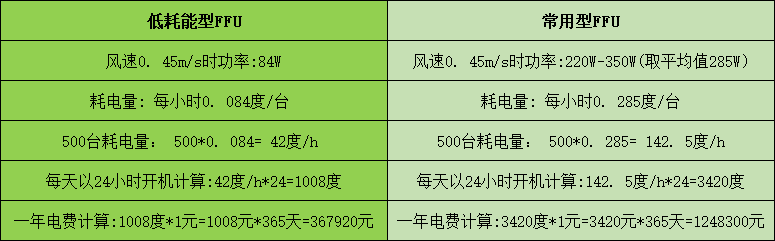

以500臺風量2200立方/每小時,
規格1170*1170的FFU一年的運行成本比較
以500臺低耗能型FFU相比500臺常用型FFU一年節省電費:1248300-367920=880380元。
此方案10-15個月時間就可收回前期直流電機的投入資金。
